法国CA8335-A193(450)谐波测试仪

型号:CA8335-A193(450)品牌:法国CA

CA8335-A193(450)电能质量分析仪

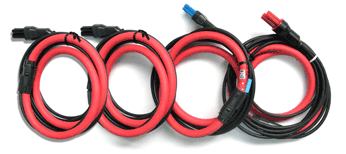

CA8335主机+A193(450mm) 柔性电流钳4支;A193柔性电流钳量程:30-6500Aac  长度:450mm;


法国CA8335-A193(450)谐波测试仪特点:

法国CA8335-A193(450)谐波测试仪主要功能:


⑴波形实时显示(4路电压/4路电流)
⑵半周期有效值测量(电压和电流)
⑶操作直观
⑷自动识别电流钳
⑸可测量直流成分
⑹各相谐波的测量、计算与显示可达50次
⑺总谐波失真度(THD)的计算
⑻快速暂态捕捉(每周期的采样256点)
⑼相量图显示
⑽可测量总VA、W和Var电量值及其各相值
⑾可测量总VAh、Wh和Varh电量值及其各相值
⑿K因数计算
⒀COSφ位移功率因数(DPF)和功率因数√(PF)的计算
⒁300次的暂态捕捉
⒂闪变计算
⒃三相不平衡度计算(电流和电压)
⒄可设置告警监控电网
⒅备份和储存截屏(图像和数据)
⒆趋势图记录可输出到PC
⒇PC软件支持数据恢复读取、可实时与仪器保持通讯


法国CA8335-A193(450)谐波测试仪设置

用户可设定仪器的通用参数(日期和时间,显示屏对比度等),
然后选择仪器的接线方式及电网类型,



接入的电流传感器会被自动识别


所有的设置均可由屏幕确认。


检测

CA8335谐波分析仪能同时显示4路输入通道

波形模式





一览表
相量图
分析 谐波模式

     可显示总谐波畸变率及各相的相电压(U)、线电压(V)、电流(I),视在功率(VA)的谐波分析和相对基波的百分比、有效值及相对基波成分的相位角等。

     另外独具"专家模式",可以对造成中性线和旋转电机发热的谐波次数直接显示、分析。
总谐波畸变率


各相总谐波畸变率






功率/电能模式

可计算显示所有相关的功率和电能值。
可通过"START"和"STOP"键
启动和停止电能的计量统计。
可测参数:W,Var,VA, Wh,Warh,VAh, PF,DPF或cosφ和tanφ
功率测试            某区间内电能积算统计



监测

所有的监测功能可同时执行!


告警模式

     告警是在设定仪器时事先定义,用户可直接设定所有的参数及临界值。每次有告警触发时,仪器会记录日期、时间并记录报警持续时间及最大/最小值。


记录模式(Min/Max仅适用于CA8335)
当进行记录模式时,所选择的电量参数是以图形形式储存。
除此之外,屏幕上方的条形图可显示总记录时间。
记录的区间(时间)及记录时间间隔皆可自定义设置。

 暂态模式

暂态模式可用来捕捉电压电流事件,经由设定的触发值所捕捉到的事件波形(4个周期),其每周期为256点,并可放大或缩小。





 启动电流 CA8335新功能

启动电流是电气设备启动时的最大电流。这个测量模式有助于正确地设计装机容量。
包络曲线            有效值              波 形



法国CA8335-A193(450)谐波测试仪软件:

CA8335系列产品可以运用两种软件产品来进行数据处理:
Power Analyzer Transfr 可进行基本信息处理,
Dataview 则适用于更全面的数据处理。


Power Analyzer Transfr



仪器编程:设置,记录,告警
对已记录的数据和告警进行处理
数据分析符合EN50160标准
截屏快照和暂态的传输波形
数据导出为Excel格式
在Windows视窗系统中将数据导出为图形格式


 DataView


DataView软件,操作简单,可自动识别与PC相连的仪器,并打开相应的菜单。

用户可直接存取:

√仪器内记录的数据
√仪器的设置
√各种实时测量
√打印报告
√数据库管理

仪器可经由USB或RS232接口
与PC连接。它与CA公司其他产品相互兼容。
最低配置要求:
Windows 2000/ Windows XP/ Windows Vista\

详细技术参数 标准配置

产品型号
C.A 8334
Qualistar+
C.A 8335

通道数


3U/4I
4U/4I
电压(有效值AC+DC)
线电压
6V-960V
10V-1000V
相电压
6V-480V
10V-1000V
电流(有效值AC+DC)
100mA-6500A
MN 钳头
MN93:2-240A; MN93A:0.005A-5A/0.1A-120A
C 钳头
3A-1200A
AmpFLEX或MA 钳头
30A-6500A
PAC 钳头
10A-1000AAC/10A-1400ADC
频 率
40Hz-69Hz
电力电量参数
W,VA,var,PF,DPF,cosφ,tanφ
电能参数
Wh,varh,VAh
谐 波
THD
有,0-50次,各相
专家模式
暂态记录次数
50
300
电压闪变
启动电流模式
4周期
有,>1分钟
三相不平衡度
记录
(所有参数,每秒记录1点)
42分钟
1个月
最小/最大记录值
-
告 警
10种不同类型4000次
40种不同类型10000次
电流传感器识别
8
8+
峰 值
相量图显示
自动
显示屏
1/4VGA LCD彩屏,320×240,对角线148mm
截屏快照容量
12个
50个
电气安规
IEC 61010 1000V CATⅢ/600V CATⅣ
菜单语言
6
20+
通讯接口
RS232/USB
B型USB
电 源
9.6V镍氢可充电电池
9.6V镍氢可充电电池,外部充电器/600V CAT Ⅳ
外形尺寸
240×180×55mm
重 量
2.1Kg
1.9Kg



仪器单独设计描述(不包括电流传感器)

下面的数据是建立在理想的电流传感器(完全线形并且没有相位移)基础上的。电流指标(以及相关参数)分为两类:"除AmpFLEX/TM和Mini-AmpFLEX 电流传感器外"和"AmpFLEX/TM和 Mini-AmpFLEX电流传感器",来分别介绍。



测量


测量范围
显示分辨率
参考范围内的
最大误差
最小值
最大值
频率
40 Hz
69 Hz
0.01 Hz
±(1pt)
相电压
真有效值(TRMS)
10V
1,000V(1)
0.1 V
V < 1000 V
±(0.5%+2pts)
1 V
V ³ 1000 V
±(0.5%+1pt)
线电压
真有效值(TRMS)
10V
2,000V(2)
0.1 V
V < 1000 V
±(0.5%+2pts)
1 V
V ³ 1000 V
±(0.5%+1pt)
直流电压
10V
1000V
0.1 V
V < 1000 V
±(1%+5pts)
1 V
V ³ 1000 V
±(1%+1pt)
电流
真有效值(TRMS)
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
Inom÷1000
[A]
1.2×Inom
[A]
0.1 A
I < 1000 A
±(0.5%+2pts)
1 A
I ³ 1000 A
±(0.5%+1pt)
Ampflex/TM
和Mini-AmpFLEX电流传感器
10A
6500A
0.1 A
I < 1000 A
±(0.5%+1A)
1 A
I ³ 1000 A
直流电流
1A
1200A(3)
0.1 A
I < 1000 A
±(1%+1A)
1 A
I ³ 1000 A
电流极值
除Ampflex/TM
和Mini-AmpFLEX电流传感器外
Inom÷1000
[A]
1.7×Inom
[A](4)
0.1 A
I < 1000 A
±(1%+1A)
Ampflex/TM和 Mini-AmpFLEX电流传感器
10A
9,190 A(5)
1 A
I ³ 1000 A
半个周期电流TRMS(7)
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
Inom÷100
[A]
1.2×Inom
[A]
0.1 A
I < 1000 A
±(1%+1A)
1 A
I ³ 1000 A
Ampflex/TM
和Mini-AmpFLEX电流传感器
100A
6500A
0.1 A
I < 1000 A
±(1.5%+4A)
1 A
I ³ 1000 A
相电压极值
10V
1414V(6)
0.1 V
V < 1000 V
±(1%+1V)
1 V
V ³ 1000 V
线电压极值
10V
2828V(7)
0.1 V
U < 1000 V
±(1%+1V)
1 V
U ³ 1000 V

 (1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS
(2) 两相 (相反的相) – 也需要满足 (1).
(3) PAC 电流钳的限制。
(4)
(5)
(6)
(7)

测量


测量范围
显示分辨率
参考范围内的
最大误差
最小值
最大值
半个周期相电压TRMS(3)
10 V
1,000 V(1)
0.1 V
V < 1000 V
±(0.8 % + 1 V)
1 V
V ³ 1000 V
半个周期线电压 TRMS
(3)
10 V
2,000 V(2)
0.1 V
U < 1000 V
±(0.8 % + 1 V)
1 V
U ³ 1000 V
峰值因数
1
3,99
0,01
±(1 % + 2 pts)
4
9,99
0,01
±(5 % + 2 pts)
有功功率
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
0 W
9999 kW
1 V
U ³ 1000 V
±(1 %)
Cos f ³ 0.8
±(1.5 %+10 pts)
0,2 £ Cos f < 0.8
Ampfflex/TM
和Mini-AmpFLEX电流传感器
0 W
9999 kW
4 digits
±(1 %)
Cos f ³ 0.8
±(1.5 %+10 pts)
0.5 £ Cos f < 0.8
无功功率

电感性
&
电容性
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
0 VAR
9999 kVAR
4 digits
±(1 %)
Sin f ³ 0.5
±(1.5 %+10 pts)
0.2 £ Sin f < 0.5
Ampflex/TM
和Mini-AmpFLEX电流传感器
0 VAR
9999 kVAR
4 digits
±(1.5 %)
Sin f ³ 0.5
±(2.5 %+20 pts)
0.2 £ Sin f < 0.5
视在功率
0 VA
9999 kVA
4 digits
±(1 %)
功率因数
-1
1
0,001
±(1.5 %)
Cos f ³ 0.5
±(1.5 %+10 pts)
0,2 £ Cos f < 0.5


 (1) 1000 VRMS, category III, 前提是每个端子与地之间的电压不超过1000 VRMS
(2) 两相 (相反的相) – 也需要满足 (1).
(3) 警示:: 偏差的绝对值不超过最大振幅的95% 。
换言之,, s(t) = S × sin(t) + O, we have |O|  0.95 × S (S为正).
在波形模式下的最大值与最小值, 在报警和启动电流模式下的VRMS 和 ARMS (不包括中性线通道),都是半个周期值。


Measuring


Measurement scope
Display
resolution
Maximum error
in
the field of reference
Minimum
Maximum
有功
电能
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
0 Wh
9999 MWh
4 digits
±(1 %)
Cos f ³ 0.8
±(1,5 %)
0,2£ Cos f < 0.8
Ampflex/TM
和Mini-AmpFLEX电流传感器
0 Wh
9999 MWh
4 digits
±(1 %)
Cosf ³ 0.8
±(1,5 %)
0,5£Cosf< 0.8
无功
电能

电感性
&
电容性
除Ampflex/TM
和Mini-AmpFLEX 电流传感器外
0 VARh
9999 MVARh
4 digits
±(1 %)
Sin f ³ 0.5
±(1,5 %)
0,2£ Sin f < 0.5
Ampflex/TM
和Mini-AmpFLEX电流传感器
0 VARh
9999 MVARh
4 digits
±(1.5 %)
Sin f ³ 0.5
±(2,5 %)
0,2£ Sin f < 0.5
视在电能
0 VAh
9999 MVAh
4 digits
±(1 %)
相位角
-179°
180°
±(2°)
Tangent
VA³50VA
-32.76
32.76
0.001
Tan f < 10
±(1°) for f
0.01
Tan f ³ 10
功率因数位移
(DPF)
-1
1
0.001
±(1°)forf
&
±(5 pts) for DPF
谐波比
∈[1;50]
(Vrms>50V)
0 %
999,9 %
0,1 %
±(1%+5pts)
除Ampflex/TM和Mini-AmpFLEX电流传感器外
(Irms>3×Inom÷100)
flex/TM
和Mini-AmpFLEX电流传感器(Irms>Inom÷10)
谐波角
(Vrms>50V)
-179°
180°
±(3°)
∈[1;25]
除Ampflex/TM和Mini-AmpFLEX电流传感器外
(Irms>3×Inom÷100)
Ampflex/TM
和Mini-AmpFLEX电流传感器(Irms>Inom÷10)
±(10°)
∈[26;50]
整体谐波比
(THDorTHD-F)
rank£50
0 %
999,9 %
0,1 %
±(1%+5pts)
失真度
(DForTHD-R)
£50
0 %
999,9 %
0,1 %
±(1%+10pts)
K因数
1
99,99
0,01
±(5 %)
不平衡
(三相系统)
0 %
100 %
0,1 %
±(1 %)


电流传感器特性 (线性化之后)
经过仪器内的典型校正,传感器的误差将会相互抵消。根据传感器的类型和电路的增益(自动检测), 仪器会自动校正相位和幅度。

传感器类型


电流 TRMS
电流IRMS最大误差
相位角f最大误差
PAC93钳头
1000A
[1 A~10 A]
±(1.5 % + 1 A)
N.S.
[10 A~100 A]

±(2°)


[100 A~800 A]
±(3 %)
±(1,5°)
[800 A~1200 A]
±(5 %)
C193钳头
1000A
[1 A~3 A]
±(0,8 %)
N.S.
[3 A~10 A]
±(1°)
[10 A~100 A]
±(0,3 %)
±(0,5°)
[100 A~1200 A]
±(0,2 %)
±(0,3°)
AmpFLEX/TMA193
6500A
[10 A~100 A]
±(3 %)
±(1°)
[100 A~6500 A]
±(2 %)
±(0,5°)
Mini-AmpFlexMA193
6500A
[10 A~100 A]
±(3 %)
±(1°)
[100 A~6500 A]
±(2 %)
±(0,5°)
MN93钳头
200A
[0.5 A~2 A]
±(3 % + 1 A)
N.S.
[2 A~10 A]
±(6°)
[10 A~100 A]
±(2.5 % + 1 A)
±(3°)
[100 A~240 A]
±(1 % + 1 A)
±(2°)
MN93A钳头
100A
[100 mA~300 mA]
±(0.7 % + 2 mA)
N.S.
[300 mA~1 A]
±(1,5°)
[1 A~120 A]
±(0,7 %)
±(0,7°)
MN93A钳头
5A
[5 mA~50 mA]
±(1 % + 0.1 mA)
±(1,7°)
[50 mA~500 mA]
±(1 %)
±(1°)
[500 mA~6 A]
±(0,7 %)
Adapter
5A
[5 mA~50 mA]
±(1 %)
±(1°)
[50 mA~6 A]
±(0,5 %)
±(0°)

N.S. = "未规定"

标准配置

1)CA8335主机+A193(450mm) 柔性电流钳4支;A193柔性电流钳量程:30-6500Aac  长度:450mm
2)安全导线(带黑色香蕉插头)5个
3)鳄鱼夹(黑色)5个
4)用户手册光盘1个
5)USB连接线1个
6)专用8芯电池(9.6V可充电镍氢电池,容量4000毫安时)1个(已经装入仪器)
7)专用适配器(600VRVS CAT IV)1个
8)专用便携软包1个
9)色环12个
10)检定证书1个
11)安全记录1个
12)PAT测试软件1个
13)2G SD存储卡1个(已经装入仪器)
  法国CA8335-A193(450)谐波测试仪选配附件:

MN钳头.................P01120425B
MN93A钳头..............P01120534B
C 钳头.................P01120323B
PAC钳头................P01120079B
AMP450钳头.............P01120526B
AMP800钳头.............P01120531B
5A BOX.................P01101959
DataView...............P01102058
CA8335电源适配器.......P01102057
